STM32CubeIDE


Bienvenue dans ce chapitre dédié à la présentation du logiciel STM32CubeIDE.

Je vais vous expliquer :

  • Comment l'utiliser efficacement.
  • Les éléments les plus importants de l'interface.
  • Les différents menus et sous-menus, ce qu'ils permettent de configurer et à quoi ils servent.

Ces informations sont basées sur mes connaissances, acquises à la fois grâce à Projet&Tech., ainsi qu'aux cours d'électronique avec M. Goatailler. Je partagerai avec vous ce que je maîtrise, dans la limite de mes compétences.

Téléchargement et Installation

Prérequis

  • Système d'exploitation : Windows (7/10/11), Linux (Ubuntu, Debian, etc.), ou macOS.
  • Espace disque : Au moins 2 Go d'espace libre.
  • Droits administrateur : Nécessaires pour l'installation.

Téléchargement de STM32CubeIDE

Accéder à la page officielle

Rendez-vous sur le site officiel de STMicroelectronics :
🔗 STM32CubeIDE - STMicroelectronics

Choisir la version

  • Sélectionnez la version adaptée à votre système d'exploitation (Windows, Linux, macOS).
  • Cliquez sur "Get Software" pour télécharger le fichier d'installation.

Installation

Sur Windows

  1. Exécuter le fichier téléchargé : Double-cliquez sur le fichier .exe téléchargé (ex: st-stm32cubeide_<version>.exe).

  2. Suivre l'assistant d'installation :

    • Acceptez les termes de la licence.
    • Choisissez le répertoire d'installation (par défaut : C:\ST\STM32CubeIDE).
    • Sélectionnez les composants à installer (laissez les options par défaut si vous débutez).
    • Cliquez sur "Install" pour lancer l'installation.
  3. Finaliser l'installation :

    • Une fois l'installation terminée, cliquez sur "Finish".
    • L'IDE peut être lancé depuis le menu Démarrer ou via un raccourci sur le bureau.

Sur Linux (Ubuntu/Debian)

  1. Extraire l'archive téléchargée :
    Ouvrez un terminal et exécutez :

    tar -xzf st-stm32cubeide_<version>.tar.gz -C /opt/

  2. Lancer l'installation :

    cd /opt/stm32cubeide_<version>
    ./SetupSTM32CubeIDE-linux_x86_64.<version>.run

  3. Suivre les instructions :

    • Acceptez la licence.
    • Choisissez le répertoire d'installation.
    • Sélectionnez les composants à installer.
    • Cliquez sur "Install".
  4. Créer un raccourci (optionnel) :

    sudo ln -s /opt/stm32cubeide_<version>/stm32cubeide /usr/local/bin/stm32cubeide


Première utilisation

  • Au premier lancement, STM32CubeIDE peut vous demander de configurer un espace de travail (workspace). Choisissez un dossier vide pour vos projets.
  • Vous pouvez maintenant créer un nouveau projet ou importer un exemple depuis la bibliothèque STM32Cube.

Nouveau projet

Créer un nouveau projet STM32

  1. Accéder à l'assistant de création de projet :

    • Cliquez sur File > New > STM32 Project dans la barre de menu.
  2. Sélectionner la cible :

    • Dans la fenêtre "Target Selection", utilisez la barre de recherche pour taper STM32F411CEU.
    • Sélectionnez la carte ou le microcontrôleur STM32F411CEU6 (ou STM32F411CEUx selon la référence exacte de votre MCU).
    • Cliquez sur "Next".

Configurer le projet

  1. Nommer le projet :

    • Donnez un nom à votre projet (ex: STM32F411_Blinky).
    • Choisissez un emplacement pour enregistrer le projet (workspace).
    • Cliquez sur "Next".
  2. Configurer le MCU :

    • STM32CubeIDE ouvre l'interface "Pinout & Configuration" (ou "Device Configuration Tool").
    • Ici, vous pouvez configurer les broches (GPIO), les périphériques (UART, SPI, I2C, etc.), et les horloges (Clock Configuration).

Configurer les broches et périphériques

  1. Configurer une LED (exemple : PA5) :

    • Dans l'onglet "Pinout", recherchez la broche PA5.
    • Cliquez sur la broche et sélectionnez "GPIO_Output".
    • Donnez un nom à cette broche (ex: USER_LED).
  2. Configurer l'horloge :

    • Allez dans l'onglet "Clock Configuration".
    • Sélectionnez une source d'horloge (ex: HSI ou HSE selon votre matériel).
    • Configurez la fréquence système (ex: 84 MHz pour le STM32F411).
    • Cliquez sur "Apply" pour valider.

Générer le code initial

  1. Générer le code :
    • Cliquez sur l'onglet "Project Manager".
    • Dans "Project", assurez-vous que le nom du projet est correct.
    • Dans "Code Generator", vérifiez que les options sont cochées (ex: "Generate peripheral initialization as a pair of '.c/.h' files per peripheral").
    • Cliquez sur "GENERATE CODE".

Écrire le code en C

  1. Ouvrir le fichier main.c :

    • Dans l'explorateur de projet, allez dans Src > main.c.
  2. Ajouter votre code :

    • Dans la fonction main(), après l'initialisation (MX_GPIO_Init(), MX_USART1_UART_Init(), etc.), ajoutez votre logique.
    • Exemple pour faire clignoter une LED sur PA5 :

      while (1) {
          HAL_GPIO_TogglePIN(USER_LED_GPIO_Port, USER_LED_Pin);
          HAL_Delay(500); // Délai de 500 ms
      }


Compiler et flasher le projet

  1. Compiler le projet :

    • Cliquez sur l'icône "Build" (marteau) ou appuyez sur Ctrl + B.
    • Vérifiez qu'il n'y a pas d'erreurs dans la console.
  2. Flasher le MCU :

    • Branchez votre carte de développement (ex: Nucleo, Discovery) via USB.
    • Cliquez sur l'icône "Run > Debug" (ou appuyez sur F11).
    • Sélectionnez "STM32 Cortex-M C/C++ Application" et cliquez sur "OK".
    • STM32CubeIDE va compiler, flasher et lancer le débogage.

Success

Si tout est correct, la LED connectée à PA5 devrait clignoter toutes les 500 ms.

Configuration du MCU (STM32)

Pour configurer une carte STM32, le fichier .ioc doit être ouvert avec STM32CubeIDE. Vous accédez alors à une interface graphique affichant :

  • Une représentation visuelle du microcontrôleur.
  • Une carte des broches (PIN) et de leurs états.

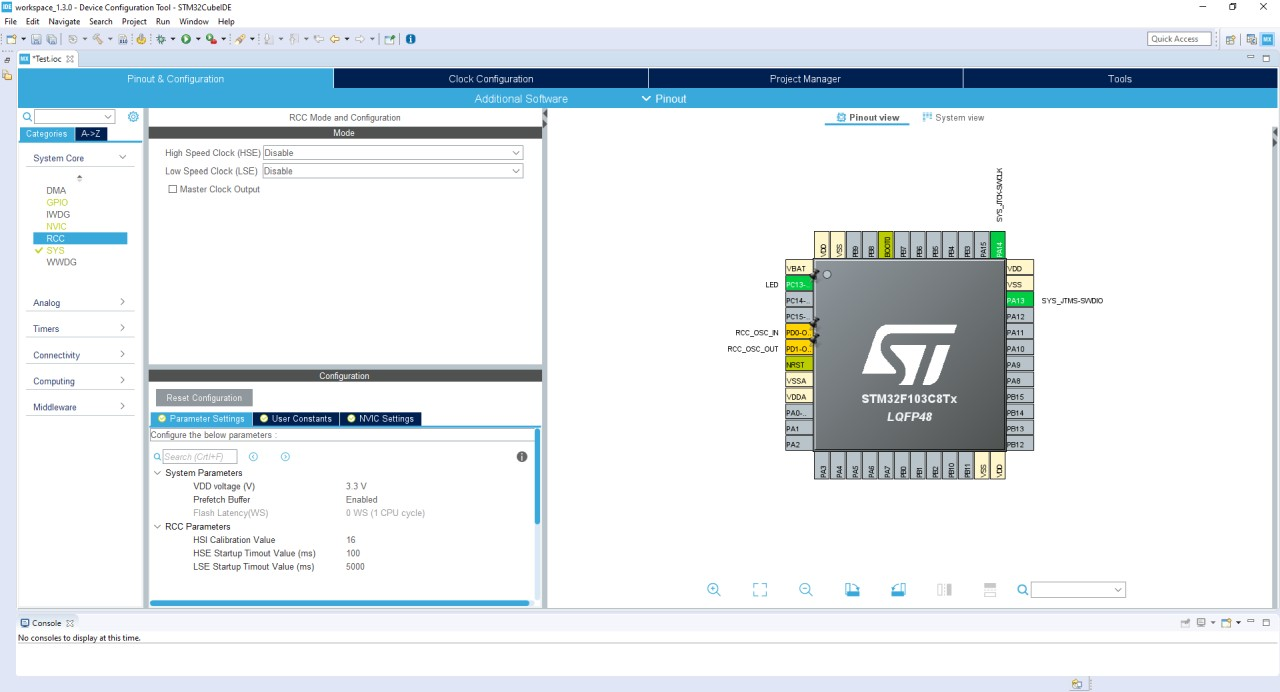

Illustration

STM32CubeIDE

Fonctionnalités principales

Cette interface permet de configurer chaque broche (activation, désactivation, entrée/sortie, etc.).

Onglets principaux

En haut de l’interface, vous trouverez 4 onglets :

  • Pinout & Configuration (page par défaut)
  • Clock Configuration (configuration des horloges)
  • Project Manager (gestion du projet)
  • Tools (outils supplémentaires)

Remarque

Pour ma part, j’ai principalement utilisé les deux premiers onglets de STM32CubeIDE. Ceux-ci sont, à mon sens, les plus importants, car ils sont entièrement dédiés à la configuration matérielle de la carte.

Sous-menus utiles (à gauche)

Pinout & Configuration

Parmi les 6 sous-menus disponibles, 4 sont particulièrement pertinents dans notre projet :

  • System Core : Configuration du cœur du système (interruptions, modes de veille, etc.).
  • Timers : Gestion des temporisateurs et des PWM.
  • Analog : Configuration des entrées/sorties analogiques (ADC, DAC, etc.).
  • Connectivity : Paramétrage des interfaces de communication (UART, SPI, I2C, etc.).

Clock Configuration

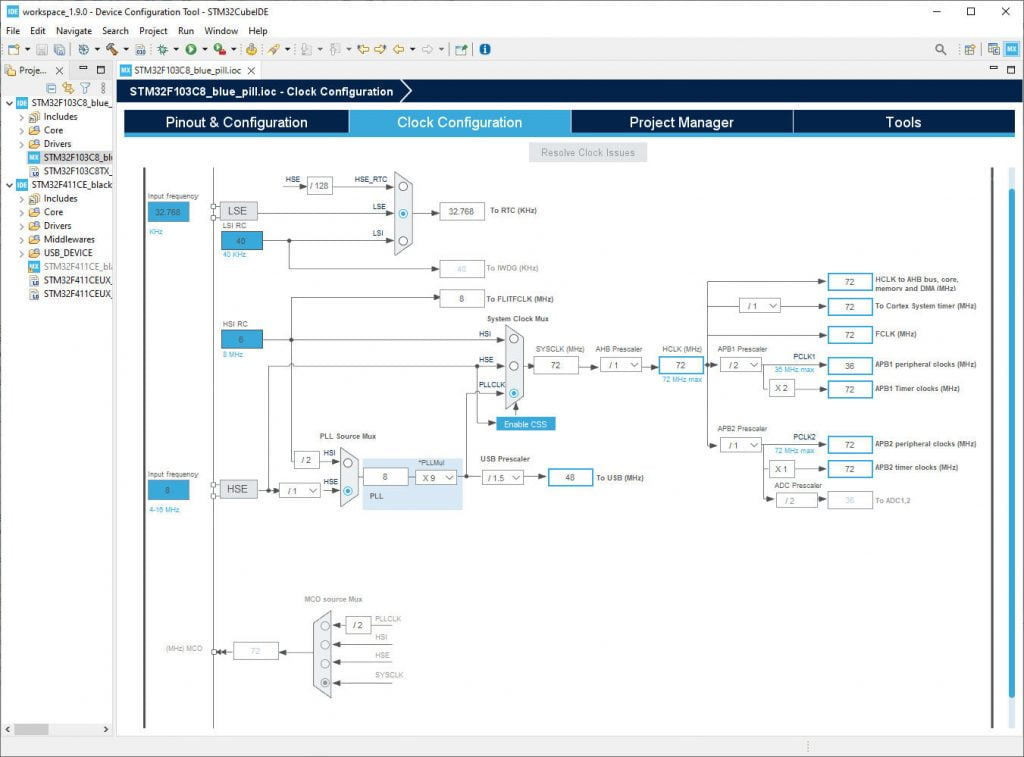

Illustration de l'onglet

Clock Configuration

Déboggage


Lancer le mode débogage

  • Branchez votre carte STM32 (ex: Nucleo-F411CE) à votre PC via USB.
  • Dans STM32CubeIDE, cliquez sur l'icône "Debug" (ou appuyez sur F11).
  • Sélectionnez "STM32 Cortex-M C/C++ Application" dans la liste des configurations de débogage.
  • Cliquez sur "OK" pour démarrer la session de débogage.
  • STM32CubeIDE va compiler le projet, flasher le MCU et démarrer le débogage.

Utiliser les points d'arrêt (breakpoints)

  • Dans l'éditeur de code, cliquez sur la marge gauche (à côté du numéro de ligne) pour ajouter un point d'arrêt (un cercle bleu apparaît).
  • Exécutez le programme en mode débogage (F8 pour reprendre l'exécution après un breakpoint).
  • Le programme s'arrêtera à chaque breakpoint, permettant d'inspecter l'état du MCU.

Visualiser les variables en temps réel

  • Pendant le débogage, ouvrez l'onglet "Debug" en bas de l'IDE.
  • Allez dans la vue "Variables" pour voir les valeurs actuelles des variables locales et globales.
  • Pour ajouter une variable spécifique à surveiller :
    • Cliquez droit dans la vue "Expressions".
    • Sélectionnez "Add Watch Expression".
    • Entrez le nom de la variable (ex: ma_variable) et validez.

Utiliser la vue "Live Watch"

  • STM32CubeIDE permet de surveiller des variables en temps réel pendant l'exécution.
  • Dans l'onglet "Debug", ouvrez la vue "Live Watch".
  • Ajoutez les variables ou expressions à surveiller (ex: GPIOA->ODR pour voir l'état des broches de sortie).
  • Les valeurs seront mises à jour en temps réel pendant l'exécution du programme.

Visualiser les registres du MCU

  • Dans l'onglet "Debug", ouvrez la vue "Registers".
  • Vous pouvez voir les registres du Cortex-M4 (ex: R0, R1, PC, SP) et les registres périphériques (ex: GPIOA, USART1).
  • Pour filtrer les registres, utilisez la barre de recherche en haut de la vue.

Utiliser la vue "Memory" pour inspecter la RAM/Flash

  • Dans l'onglet "Debug", ouvrez la vue "Memory".
  • Entrez une adresse mémoire (ex: 0x20000000 pour le début de la RAM) ou un symbole (ex: &ma_variable).
  • Vous pouvez visualiser le contenu en hexadécimal, décimal ou binaire.

Contrôler l'exécution pas à pas

  • F5 (Step Into) : Exécute une instruction à la fois, en entrant dans les fonctions.
  • F6 (Step Over) : Exécute une instruction à la fois, sans entrer dans les fonctions.
  • F7 (Step Return) : Exécute jusqu'à la fin de la fonction actuelle.
  • F8 (Resume) : Reprend l'exécution normale jusqu'au prochain breakpoint.

Utiliser le "Live Expressions" pour le monitoring avancé

  • Dans la vue "Live Expressions", ajoutez des expressions complexes (ex: ma_variable > 10).
  • STM32CubeIDE évaluera ces expressions en temps réel et affichera le résultat.
  • Utile pour surveiller des conditions spécifiques ou des calculs intermédiaires.

Exporter les données de débogage

  • Pour sauvegarder les valeurs des variables ou des registres :
    • Cliquez droit dans la vue "Variables" ou "Registers".
    • Sélectionnez "Export" et choisissez un format (ex: CSV, TXT).
  • Ces données peuvent être analysées ultérieurement avec un tableur ou un outil d'analyse.

Débogage avec des périphériques externes (SWO)

  • Pour utiliser la trace SWO (Serial Wire Output) :
    • Assurez-vous que votre carte supporte SWO (ex: STM32F4 Discovery).
    • Dans "Debug Configuration", activez la trace SWO et configurez la fréquence.
    • Utilisez la vue "SWO Trace" pour visualiser les messages de trace en temps réel.

Limitation du SWO

Dans notre configuration, le SWO (Serial Wire Output) n'est pas disponible. En effet, nous n'utilisons pas le programmeur officiel STM32 ST-Link V2, mais un outil portant le même nom, bien moins coûteux et tout aussi fonctionnel.

Il est techniquement possible d'activer le SWO sur ce ST-Link non officiel, mais cela nécessite une soudure complexe, dont l'utilité ne justifie pas la difficulté.

Pour pallier cette limitation, je vous invite à utiliser les outils de visualisation que nous avons mis en place pour obtenir des fonctionnalités similaires.


Résolution des problèmes courants

  • Le débogage ne démarre pas : Vérifiez la connexion USB et que le MCU est alimenté. Essayez de redémarrer la carte.
  • Les variables ne s'affichent pas : Assurez-vous que le code est compilé avec les symboles de débogage (option -g activée).
  • Les valeurs ne se mettent pas à jour : Vérifiez que le programme est en cours d'exécution et non en pause.
  • Erreurs de connexion : Vérifiez que le port de débogage (SWD/JTAG) est correctement configuré dans les paramètres du projet.

Astuces pour un débogage efficace

  • Utilisez des breakpoints conditionnels pour arrêter l'exécution uniquement si une condition est remplie (ex: ma_variable == 5).
  • Ajoutez des messages de trace avec printf (via UART) ou utilisez la fonction ITM_SendChar pour SWO.
  • Pour les projets complexes, utilisez des points de trace (tracepoints) pour enregistrer des données sans arrêter l'exécution.

Redirection de printf() vers l'UART

Pour en savoir plus sur la redirection de la fonction printf() vers l'UART, je vous invite à consulter :

  • Le chapitre sur les utilitaires.
  • Le chapitre sur la communication.

Vous y trouverez des détails et précisions sur ce sujet.
